ABB機器IRB6640本體與控制柜連接的操作

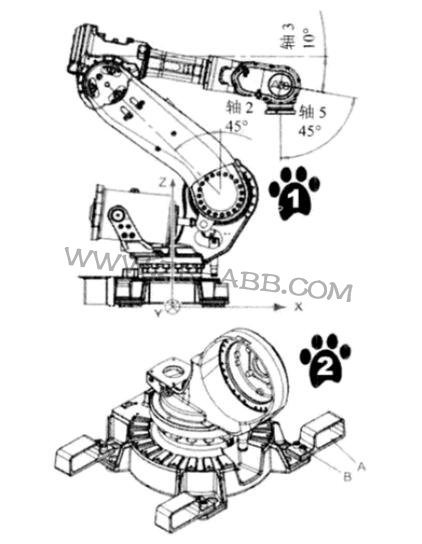

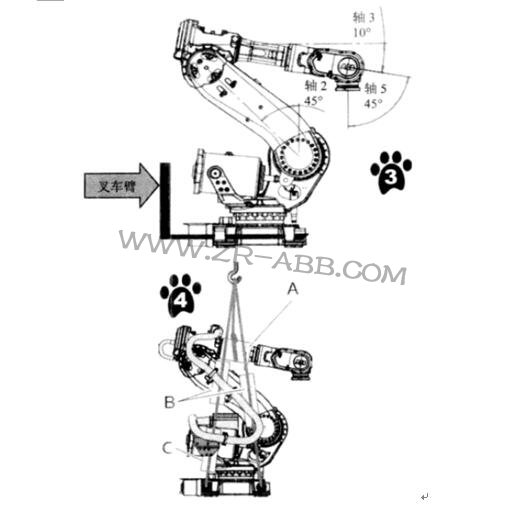

ABB機器可以使用叉車或者吊車進行吊裝。若使用叉車，需要安裝專用工具，如圖2所示。圖3為叉車吊裝示意圖，下圖為吊車吊裝示意圖。
1-3機器人本體與控制柜的連接
下面以
ABB機器人IRB6640為例，介紹本體與控制柜連接的操作：

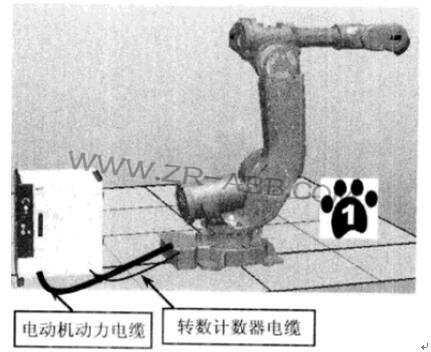

機器人與控制柜的連接主要是電動機動力電纜與轉數計數器電纜、用戶電纜的連接。

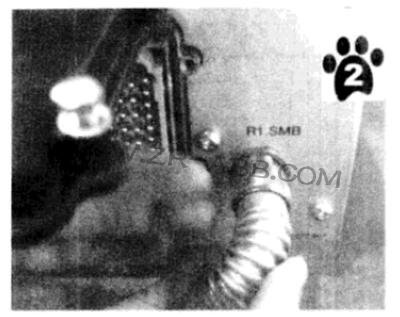

轉數計數器電纜連接到機器人本體底座接口

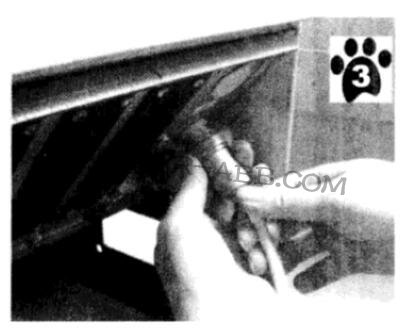

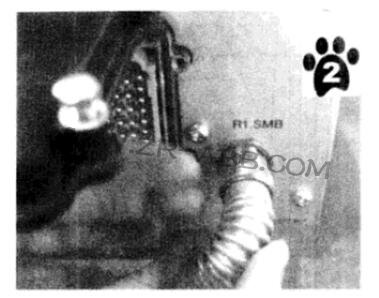

轉數計數器電纜連接到控制柜接口

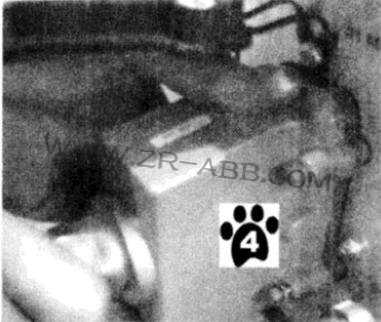

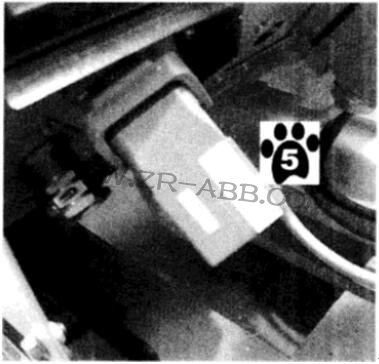

電動機動力電纜連接到機器人本體底座接口。

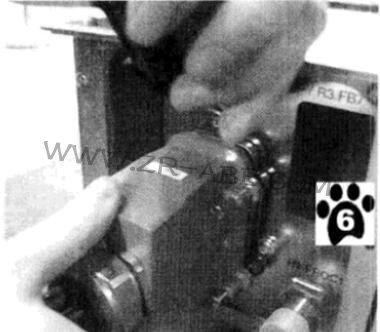

電動機動力電纜連接到控制柜接口。

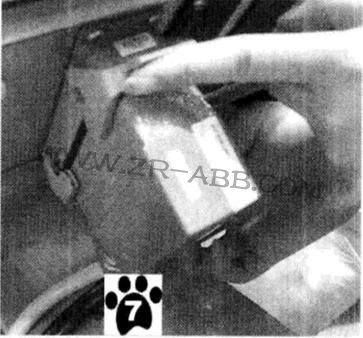

用戶電纜連接到機器人本體底座接口。
用戶電纜連接到控制柜接口。
ABB機器維修，

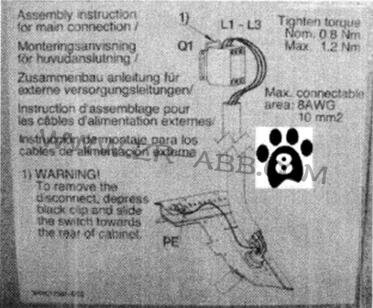

ABB機器人保養，在控制柜門內側，貼有一張主電源連接指引。ABB機器人使用380V三相四線制。

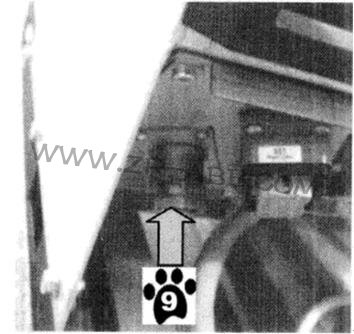

主電源電纜從此接口接入。

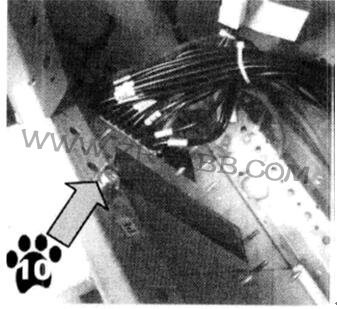

主電源接地點PE

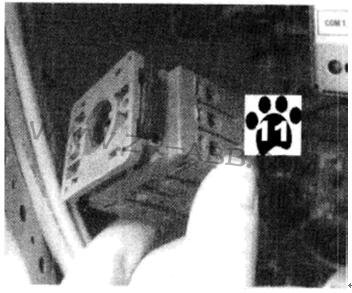

主電源開關，接入380V三相電線。
示教器連接到控制柜

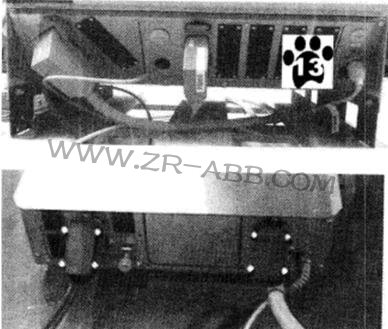

控制柜接口和本體底座接口全部連接完成。
機器人維修在檢查主電源輸入正常以后，合上控制柜上的主電源開關，開始進行調試工作。
